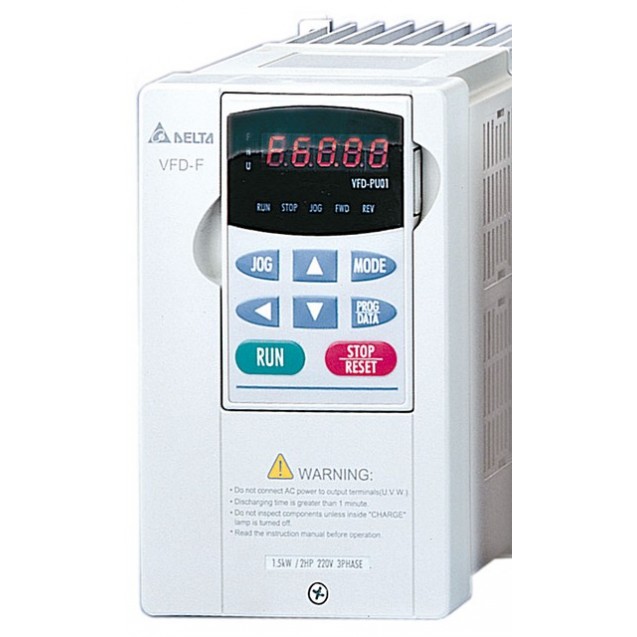

Преобразователь частоты для насосов и вентиляторов

Серия преобразователей частоты, специально предназначенная для насосов и вентиляторов

Системы вентиляции, дымососы, системы канализации, системы холодного и горячего водо- тепло снабжения, вспомогательного оборудования котельных, ТЭС, ТЭЦ и т.д.

Основные хаактеристики

• Выходная частота: 0.1~120Гц
• Настраиваемая характеристика V/F
• Автоматическое энергосбережение
• ПИД-регулятор
• Веерное управление группой насосов (вентиляторов)
• Автоматический перезапуск
• 15 предустановленных скоростей
• Автоматическое пошаговое управление
• Связь по MODBUS (скорость до 38400 бит/сек), а так же модули Profibus DP, DeviceNet, LonWorks
• Защитное покрытие лаком печатных плат

Особенности

• Серия оптимизирована для работы с насосами и вентиляторами.
• Автоматический подъем начального пускового момента и компенсация скольжения при увеличении нагрузки.
• Диапазон регулировки выходной частоты 0.1...120 Гц.
• Перегрузка 120% в течение 1 мин.
• Встроенный ПИД-регулятор для эффективной работы в замкнутой системе регулирования, например, по давлению или расходу в системах тепло- и водоснабжения.
• Автоматическое энергосбережение при работе с насосами и вентиляторами.
• Каскадное (веерное) управление группой электродвигателей (до 4-х), с возможностью их плавного пуска и последующего подключения напрямую к питающей сети.
• Широкие возможности задания вольт/частотной характеристики U/F (пять встроенных характеристик и одна, задаваемая пользователем).
• Синхронизация с вращающимся двигателем.
• Автостабилизация (AVR) напряжения на двигателе при изменении напряжения сети.
• Возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным временным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC - программируемым логическим контроллером).
• Независимое задание и выбор 4-х времен разгона/замедления.
• Последовательный интерфейс RS-485 (протокол Modbus) со скоростью до 38 400 бод.
• Встроенный пульт управления с пятиразрядным светодиодным индикатором красного свечения, снимаемый для выноса, например, на дверцу шкафа.
• 11 дискретных входов (из них, 8 многофункциональных программируемых).
• 3 аналоговых входа (4...20мА, 4...20мА, 0...10В).
• 2 релейных (возможно расширение до 8) многофункциональных программируемых выхода.
• 2 программируемых аналоговых выхода.

Схема подключения преобразователя

Документация

 Руководство по эксплуатации. Серия VFD-F. (13 MB 2011-11-15 17:52:04)
 Руководство по параметрированию частотных преобразователей серии VFD-F (1.07 MB 2008-05-30 14:32:05)
 Таблица выбора дросселей и предохранителей для преобразователей VFD (1.08 MB 2008-05-09 23:18:51)
 Сводная таблица основных параметров преобразователей Delta Electronics (4.49 MB 2008-02-27 21:04:52)
 Плата реле для управления несколькими насосами для VFD-F. (0.2 MB 2008-01-15 19:04:35)
 Каталог частотных преобразователей Delta Electronics на русском языке (9.76 MB 2008-02-27 20:58:39)
 Программное обеспечение для всех серий преобразователей частоты (28.37 MB 2008-02-28 23:18:17)
