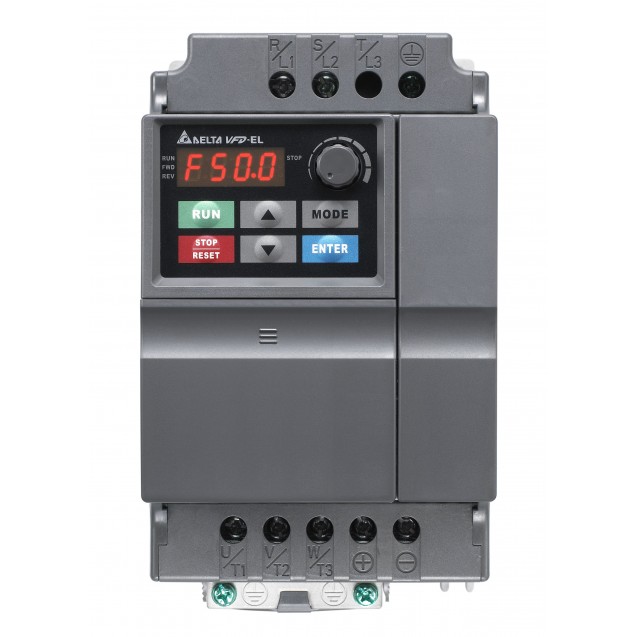

Перетворювач частоти (2.2kW 220V), VFD022EL21A
- Производители Delta Electronics
- VFD022EL21A
- В наличии
13025.02грн
| Тип документа | Дата | Язык | Название документа | Загрузки |
|---|---|---|---|---|
| Технический документ | 2026-03-23 | Английский | Delta Solar Pump Drive VFD-EL-SP Series VFD-EL-SP Series User Manual (9.51MB) |  |
| Руководство пользователя | 2024-09-04 | Английский | Delta Sensorless Vector Control Compact Drive VFD-EL-W Series VFD-EL-W Series User Manual (DELTA_IA-MDS_VFD-EL-W_UM_EN_20230221.pdf) | |
| Сертификат | 2024-02-16 | Многоязычный | Energy Efficiency Report (IEC 61800-9-2) VFD-EL-W Series Energy Efficiency Report (207KB) | |
| Сертификат | 2023-12-01 | Многоязычный | Energy Efficiency Report (IEC 61800-9-2) VFD-EL-D Series Energy Efficiency Report (155KB) | |
| Сертификат | 2023-04-27 | Многоязычный | Energy Efficiency Report VFD-EL-C Series Energy Efficiency Report (IEC 61800-9-2) (953KB) | |
| Технический документ | 2023-04-27 | Многоязычный | Delta CANopen Communication Compact Drive VFD-EL-C Series VFD-EL-C Series Simplified Manual (2.34MB) | |
| Руководство пользователя | 2023-04-27 | Английский | Delta CANopen Communication Compact Drive VFD-EL-C Series User Manual VFD-EL-C Series User Manual (DELTA_IA-MDS_VFD-EL-C_UM_EN_20230427.pdf) | |
| Каталог | 2023-04-27 | Английский | CANopen Communication Compact Drive VFD-EL-C (DELTA_IA-MDS_VFD-EL-C_C_EN_20230427.pdf) | |
| Каталог | 2023-04-13 | Английский | Sensorless Vector Control Compact Drive VFD-EL-W (DELTA_IA-MDS_VFD-EL-W_C_EN_20220215.pdf) | |
| Сертификат | 2023-04-13 | Английский | KC Certificate VFD-EL-W Series (DELTA_IA-MDS_VFD-EL-W series-include ELW5.5_KC_EN_20230413.zip) |  |
| Технический документ | 2023-02-21 | Многоязычный | VFD-EL-W Instruction Sheet Sensorless Vector Control Compact Drive VFD-EL-W Series Simplified Manual (1.45MB) | |
| Сертификат | 2021-06-30 | Многоязычный | Energy Efficiency Report VFD-EL Series Energy Efficiency Report (IEC 61800-9-2) (581KB) | |
| Каталог | 2021-04-20 | Английский | Sensorless Vector Control Compact Drive VFD-EL (DELTA_IA-MDS_VFD-EL_C_EN_20210420.pdf) | |
| Сертификат | 2020-11-18 | Английский | VFD-EL-C Series (DELTA_IA-AMD_VFD-EL-C_VFD-EL-PV_CE_EN_20201118.pdf) | |
| Сертификат | 2020-03-02 | Английский | RoHS Certificate VFD-EL-W Series (DELTA_IA-AMD_VFD-EL-W_RoHS_EN_20200302.pdf) | |
| Программное обеспечение | 2018-07-25 | Английский | VFD Software v1.58 VFDSoft V1.58 (DELTA_IA-MDS_VFDSoft-V1-58_SW_20180725.zip) | |
| Руководство пользователя | 2017-11-03 | Английский | DeviceNet Communication Card CME-DN01 (DELTA_IA-MDS_VFD-Optional_CME-DN01_UM_EN_20171103.pdf) | |
| Инструкция | 2017-03-17 | Английский | VFDSoft installation VFDSoft (DELTA_IA-MDS_VFDSoft_I_EN_20170317.pdf) | |
| Сертификат | 2016-11-29 | Английский | CE Certificate VFD-EL Series (DELTA_IA-MDS_VFD-EL_CE_EN_20161129.pdf) | |
| Руководство пользователя | 2016-03-08 | Английский | Sensorless Vector Control Compact Drive VFD-EL (DELTA_IA-MDS_VFD-EL_UM_EN_20160308.pdf) | |
| Инструкция | 2014-08-27 | Английский | Digital Keypad PU06 Instruction Sheet (DELTA_IA-MDS_VFD-Optional-PU06_I_EN_20140827.pdf) | |
| Инструкция | 2011-02-08 | Английский | EMC Standard Installation Guide EMC Standard Installation Guide (DELTA_IA-MDS_EMC_I_EN_20110208.pdf) | |
| Сертификат | 2010-11-18 | Английский | C-Tick Certificate VFD-EL Series (DELTA_IA-MDS_VFD-EL_C-tick_EN_20101118.pdf) | |
| Инструкция | 2009-01-12 | Английский | USB/RS-485 Communication Interface IFD6500 (DELTA_IA-MDS_VFD-Optional-IFD6500_I_TSE_20090112.pdf) | |
| Программное обеспечение | 2008-11-27 | Английский | CVFD4200.EXE for VFD Series Communicate CVFD for VFD Series Communicate (DELTA_IA-MDS_CVFD4200_SW_20081127.zip) | |

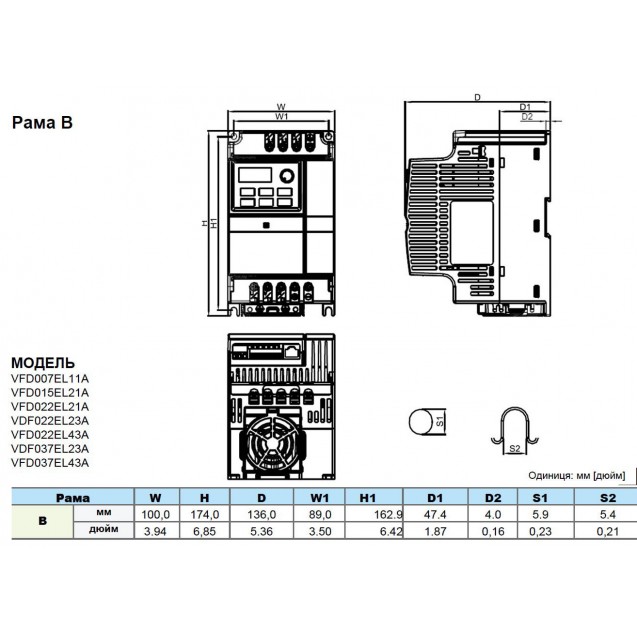

| Габаритные чертежи | 2008-06-03 | Английский | VFD007EL11A, VFD015EL21A, VFD022EL21A, / VDF022EL23A, VFD022EL43A, VDF037EL23A, / VFD037EL43A (DELTA_IA-MDS_VFD-EL-Frame-B_P-2D.pdf) | |
| Габаритные чертежи | 2008-06-03 | Английский | VFD002EL11A, VFD002EL21A, VFD002EL23A, / VFD004EL11A, VFD004EL21A, VFD004EL23A, / VDF004EL43A, VFD007EL21A, VDF007EL23A, / VDF007EL43A, VDF015EL23A, VFD015EL43A (DELTA_IA-MDS_VFD-EL-Frame-A_P-2D.pdf) | |
| Руководство пользователя | 2007-11-19 | Английский | User manual VFDSoft (DELTA_IA-MDS_VFDSoft_UM_EN_20071119.pdf) | |
| Руководство пользователя | 2007-11-14 | Английский | Profibus Communication Module CME-PD01 Manual (DELTA_IA-MDS_VFD-E-Optional-CME-PD01_UM_EN_20071114.pdf) | |
| Инструкция | 2007-10-12 | Английский | Profibus Communication Module CME-PD01 Instruction Sheet (DELTA_IA-MDS_VFD-E-Optional-CME-PD01_I_TE_20071012.pdf) | |
| Инструкция | 2007-10-12 | Английский | DeviceNet Communication Module CME-DN01 Instruction Sheet (DELTA_IA-MDS_VFD-E-Optional-CME-DN01_I_TE_20071012.pdf) | |
| Инструкция | 2007-09-21 | Английский | CANopen Network Adapter (for VFD-E, VFD-EL) CME-COP01 Instruction Sheet (DELTA_IA-MDS_VFD-E-Optional-CME-COP01_I_EN_20060921.pdf) | |
| Инструкция | 2007-07-11 | Английский | Power Connection Interface for Digital Keypad VFD-PSD01 Instruction Sheet (DELTA_IA-MDS_VFD-Optional-PSD01_I_EN_20070711.pdf) | |
| Инструкция | 2006-11-22 | Английский | Conversion Board for Multiport VFD-CMD 04/08 Instruction Sheet (DELTA_IA-MDS_VFD-Optional-CMD_I_EN_20061122.pdf) | |
| Инструкция | 2003-11-24 | Английский | Zero Phase Reactor Zero Phase Reactor (DELTA_IA-MDS_VFD-Optional-ZeroPhaseReactor-RF220X00A_I_TDE_20031124.pdf) | |
VFD-EL-W и VFD-EL: в чём разница
VFD-EL-W — упрощённая эконом-версия VFD-EL для простых задач с постоянной нагрузкой. Управление (V/f и бездатчиковое векторное), перегрузка 150 % / 60 с, ПИД и управление насосами — одинаковые. Отличия:
| VFD-EL | VFD-EL-W | |
|---|---|---|
| Встроенный EMC-фильтр | да | нет |
| Клеммы DC-шины (+/−), общая DC-шина нескольких приводов | да | нет |
| Аналоговый выход AFM | да | нет |
| Дискретные входы | 6 (MI1–MI6) | 4 (MI1–MI4) |
| Фиксированные скорости | до 16 | до 8 |
| Выходная частота | 0,1–599 Гц | 0,1–400 Гц |
| RS-485 (Modbus) | RJ45 | RJ45 + 2 винтовые клеммы |
| Монтаж вплотную | да | рама A — нет, рама B — да |
| Габариты | — | рама A другая, чем у EL (не взаимозаменяема по креплению); рама B такая же |
| Сертификация | CE, UL, C-Tick | CE, RoHS (без UL) |
| Руководство | в коробке | краткое на корпусе, полное — на сайте |
Когда брать VFD-EL, а не EL-W: нужен встроенный EMC-фильтр, общая DC-шина, аналоговый выход, больше 4 входов или частота выше 400 Гц, оборудование идёт на экспорт с требованием UL. В остальных случаях EL-W дешевле и достаточен. Шифры: VFD-EL — VFD…EL…A, VFD-EL-W — VFD…EL…W / …W-1.
Характеристики
- Допускается плотная установка приборов за счет высокоэффективного охлаждения
- Компактная конструкция - монтаж на DIN-рейку
- Простота в обслуживании и вводе в эксплуатацию
- ПИД-регулятор
- Скалярное управление или вольт-частотное управление с формированием характеристики V/f по трем точкам
- Векторное управление
- Встроенная функция многонасосного (многодвигательного) режима работы
- Встроенный РЧ-фильтр класса B
- Встроенный RS-485 (MODBUS)
- Коммуникационные адаптеры для сетей ProfiBus, DeviceNet, LonWork и CANopen
- Опциональный выносной пульт PU06 и программное обеспечение VFD PC
Преобразователи частоты VFD-EL предназначенны для решения несложных задач с применением привода переменного тока.
Например, таких как управление скоростью насосов и вентиляторов малой мощности, ленточных транспортеров, вращателей, небольших механо-обрабатывающих станков и т.д.
При нехватке функционала серии VFD-EL и мощностях двигателей свыше 3,7 кВт рекомендуется использовать преобразователи частоты универсальной серии VFD-E и насосно-вентиляторной серии CP2000.
| Основные характеристики | |
| Серия | VFD-EL |
| Класс напряжения (В) | 1ф 230В |
| Назначение | Общепромышленное |
| Номинальная мощность двигателя (кВт) | 2.2 кВт |
| Номинальный ток в нормальном режиме работы (А) | 11.0 A |
| Встроенный фильтр EMC | Есть |
| Перегрузочная способность | 150% 60 с |
| Метод управления двигателем | Скалярное (V/F) |
| Встроенный дроссель постоянного тока | Нет |
| Встроенный тормозной ключ | Нет |
| Функция безопасного отключения момента (STO) | Нет |
| Bluetooth | Нет |
| Встроенный ПЛК | Нет |
