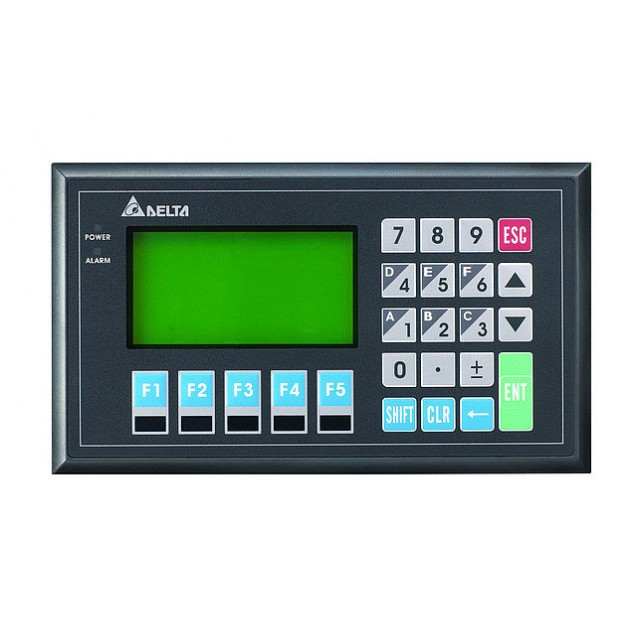

Панель оператора текстовая 3,8", 240x128 пикс., 8-ми строчная, 1024K FLASH, порты RS-485/422, RS-232, TP08G-BT2

Использование операторских панелей Delta Electronics в системах управления дают возможность реализовать удобный человеко-машинный интерфейс (Human Mashine Interface) - централизованное рабочее место оператора, управляющего технологическим процессом.

Панели Delta Electronics позволяют отображать как текстовую, в том числе на русском языке, так и графическую информацию: технологические параметры, текущие и аварийные сообщения, строить графики и диаграммы.

При помощи панелей можно осуществлять управление технологическим процессом, а также изменять параметры настройки системы при этом сохраняя данные.

Управление процессом можно организовать в удобном виде меню.

Панели легко подключаются к устройствам через последовательные каналы обмена, имеют драйверы для связи с устройствами ведущих производителей (более 70-ти производителей, таких как Omron, Siemens, Mitsubishi и другие), поддерживают протокол Modbus.

К примеру дают возможность объединить в один технологический процесс два контроллера разных производителей.

Основные характеристики

• ЖК матрица STN с диагональю 3,8"
• Разрешение 240х128 пикселей, 8 строчная,
• Встроенная флешь-память 1024 кБайт
• 12 функциональных клавиш определяемых пользователем,
• Порты RS-232 и RS-485/422
• Питание 24В постоянного тока.
• Поддержка русского шрифта
• Большой выбор встроенных программных функций, создание графических и текстовых объектов, 12 функциональных клавиш
• Возможность создания макросов и рецептур
• Регулировка яркости подсветки ЖК-дисплея
• Возможность защиты паролем системной информации
• Монтажный комплект для установки в панель входит в комплект поставки
• Бесплатное программное обеспечение
• Совместимость с оборудованием, более чем 70-ти производителей контроллеров и другого оборудования Omron, Siemens, Mitsubishi и других.

Подробнее о текстовых панелях оператора TP Delta Electronics: http://www.rts.ua/rus/catshop/627/0/12056/delta-electronics/

Документация и программное обеспечение

Руководство пользователя операторских панелей серии ТР02 и ТР04 на русском языке (pdf)
Руководство по программированию операторских панелей ТР02 и ТР04 на русском языке (pdf)

Программное обеспечение "TPEditor" для программирования панелей ТР02 и ТР04

Документация на английском языке c сайта Delta Electronics
Последняя версия программного обеспечения на сайте Delta Electronics
