| Тип документу | Дата | Мова | Назва документа | Завантаження |
|---|---|---|---|---|
| Каталог | 2021-09-13 | English | Compact Drive MS300 (DELTA_IA-MDS_MS300_C_EN_20210714.pdf) |  |
| Посібник користувача | 2024-04-30 | English | Delta Standard Compact Drive MS300 Series User Manual MS300 Series User Manual (DELTA_IA-MDS_MS300_UM_EN_20240430.pdf) | |
| Посібник користувача | 2019-01-24 | English | Compact Drive MS300 (IP66 / NEMA 4X) (DELTA_IA-MDS_MS300 IP66-NEMA 4X_UM_EN_20190124.pdf) | |
| Посібник користувача | 2017-03-06 | English | Standard Compact Drive (High Speed Models) MS300 (High Speed Models) (DELTA_IA-MDS_VFD MS300_high_UM_EN_20170306.pdf) | |
| Інструкція з експлуатації | 2024-08-20 | English | EtherCAT Communication Card CMM-EC02 / CMM-EC03 EtherCAT Communication Card Operation Manual (DELTA_IA-MDS_VFD-M300 Series_CMM-EC02_CMM-EC03_OM_Eng_20240820.pdf) | |
| Інший документ (Application Note) | 2021-02-28 | English | Application Manual EtherNet/IP, Modbus Application Manual for VFD (DELTA_IA-MDS_VFD_EtherNetIP_AM_EN_20210228.pdf) | |
| Інструкція з експлуатації | 2023-09-26 | English | PROFINET Communication Card CMM-PN02 PROFINET Communication Card Operation Manual (DELTA_IA-MDS_VFD-M300 Series_CMM-PN02_OM_EN_20230926.pdf) | |
| Інструкція з експлуатації | 2023-03-06 | English | DeviceNet Slave Station Communication Module CMM-DN01/02 DeviceNet Slave Station Communication Module Operation Manual (DELTA_IA-MDS_VFD-M300 Series_CMM-DN02_OM_EN_20230616.pdf) | |
| Інший документ (Optional Accessories) | 2019-05-13 | English | For CMC-EIP01/CMC-EIP02, CMM-EIP02/CMM-EIP03 Communication Card EtherNet/IP Communication Card User Manual (DELTA_IA-PLC_EtherNet-IP_OP_EN_20190513.pdf) | |
| Програмне забезпечення | 2019-03-26 | English | GSD file (For CMM-PD01) CMM-PD01 PROFIBUS card (DELTA_IA-MDS_VFD-Optional-CMM-PD01-GSD_SW_20190326.zip) |  |
| Програмне забезпечення | 2018-08-22 | English | Firmware updating tool Delta_FlashTool V1.0.3.1 (DELTA_IA-MDS_FlashTool-V1-0-3-1_SW_20180822.zip) | |
| Програмне забезпечення | 2018-07-25 | English | VFD Software v1.58 VFDSoft V1.58 (DELTA_IA-MDS_VFDSoft-V1-58_SW_20180725.zip) | |
| Інструкція | 2017-03-17 | English | VFDSoft installation VFDSoft (DELTA_IA-MDS_VFDSoft_I_EN_20170317.pdf) | |
| Програмне забезпечення | 2017-02-08 | English | TP series HMI editing software TPEditor V1.89 (DELTA_IA-MDS_TPEditor-V1-89_SW_20170208.zip) | |
| Програмне забезпечення | 2016-05-11 | English | TP series HMI editing software TPEditor V1.88 (DELTA_IA-MDS_TPEditor-V1-88_SW_20160511.zip) | |
| Посібник користувача | 2007-11-19 | English | User manual VFDSoft (DELTA_IA-MDS_VFDSoft_UM_EN_20071119.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | A3 VFD2A5MS11ANSAA, VFD2A5MS11ENSAA, VFD2A8MS21ANSAA, VFD2A8MS21ENSAA (DELTA_IA_MDS_MS300-A_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | A4 VFD1A5MS43ANSAA, VFD1A5MS43ENSAA (DELTA_IA_MDS_MS300-A_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | A1 VFD1A6MS11ANSAA, VFD1A6MS11ENSAA, VFD1A6MS21ANSAA, VFD1A6MS21ENSAA, VFD1A6MS23ANSAA, VFD1A6MS23ENSAA (DELTA_IA_MDS_MS300-A_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | A5 VFD4A8MS23ANSAA, VFD4A8MS23ENSAA, VFD2A7MS43ANSAA, VFD2A7MS43ENSAA, VFD1A7MS53ANSAA (DELTA_IA_MDS_MS300-A_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | A2 VFD2A8MS23ANSAA, VFD2A8MS23ENSAA (DELTA_IA_MDS_MS300-A_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | F2 VFD38AMS43AFSAA, VFD38AMS43AFSHA, VFD45AMS43AFSAA, VFD45AMS43AFSHA (DELTA_IA_MDS_MS300-F_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | C1 VFD4A8MS11ANSAA, VFD4A8MS11ENSAA, VFD7A5MS21ANSAA, VFD7A5MS21ENSAA, VFD7A5MS21ANSHA, VFD7A5MS21ENSHA, VFD11AMS21ANSAA, VFD11AMS21ENSAA, VFD11AMS21ANSHA, VFD11AMS21ENSHA, VFD11AMS23ANSAA, VFD11AMS23ENSAA, VFD11AMS23ANSHA, VFD11AMS23ENSHA, VFD17AMS23ANSAA, VFD17AMS23ENSAA, VFD17AMS23ANSHA, VFD17AMS23ENSHA, VFD5A5MS43ANSAA, VFD5A5MS43ENSAA, VFD5A5MS43ANSHA, VFD5A5MS43ENSHA, VFD9A0MS43ANSAA, VFD9A0MS43ENSAA, VFD9A0MS43ANSHA, VFD9A0MS43ENSHA, VFD4A2MS53ANSAA, VFD6A6MS53ANSAA (DELTA_IA_MDS_MS300-C_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | C2 VFD7A5MS21AFSAA, VFD7A5MS21AFSHA, VFD11AMS21AFSAA, VFD11AMS21AFSHA, VFD5A5MS43AFSAA, VFD5A5MS43AFSHA, VFD9A0MS43AFSAA, VFD9A0MS43AFSHA (DELTA_IA_MDS_MS300-C_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | D1 VFD25AMS23ANSAA, VFD25AMS23ENSAA, VFD25AMS23ANSHA, VFD25AMS23ENSHA, VFD13AMS43ANSAA, VFD13AMS43ENSAA, VFD13AMS43ANSHA, VFD13AMS43ENSHA, VFD17AMS43ANSAA, VFD17AMS43ENSAA, VFD17AMS43ANSHA, VFD17AMS43ENSHA, VFD9A9MS53ANSAA, VFD12AMS53ANSAA (DELTA_IA_MDS_MS300-D_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | D2 VFD13AMS43AFSAA, VFD13AMS43AFSHA, VFD17AMS43AFSAA, VFD17AMS43AFSHA (DELTA_IA_MDS_MS300-D_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | E1 VFD33AMS23ANSAA, VFD33AMS23ENSAA, VFD33AMS23ANSHA, VFD33AMS23ENSHA, VFD49AMS23ANSAA, VFD49AMS23ENSAA, VFD49AMS23ANSHA, VFD49AMS23ENSHA, VFD25AMS43ANSAA, VFD25AMS43ENSAA, VFD25AMS43ANSHA, VFD25AMS43ENSHA, VFD32AMS43ANSAA, VFD32AMS43ENSAA, VFD32AMS43ANSHA, VFD32AMS43ENSHA (DELTA_IA_MDS_MS300-E_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | E2 VFD25AMS43AFSAA, VFD25AMS43AFSHA, VFD32AMS43AFSAA, VFD32AMS43AFSHA (DELTA_IA_MDS_MS300-E_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2024-01-15 | English | F1 VFD65AMS23ANSAA, VFD65AMS23ENSAA, VFD65AMS23ANSHA, VFD65AMS23ENSHA, VFD38AMS43ANSAA, VFD38AMS43ENSAA, VFD38AMS43ANSHA, VFD38AMS43ENSHA, VFD45AMS43ANSAA, VFD45AMS43ENSAA, VFD45AMS43ANSHA, VFD45AMS43ENSHA (DELTA_IA_MDS_MS300-F_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2022-05-12 | English | B2 VFD4A8MS21ANSAA, VFD4A8MS21ENSAA (DELTA_IA_MDS_MS300-B_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2022-05-12 | English | A1 VFD2A8MS21MNSAA VFD2A8MS21MFSAA VFD2A8MS23MNSAA VFD1A5MS43MNSAA VFD1A5MS43MFSAA VFD4A8MS21MNSAA VFD4A8MS21MFSAA VFD4A8MS23MNSAA VFD2A7MS43MNSAA VFD2A7MS43MFSAA (DELTA_IA_MDS_MS300-NX4-A_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2022-05-12 | English | A3 VFD5A5MS43MNSAA (DELTA_IA_MDS_MS300-NX4-A_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2022-05-12 | English | B VFD7A5MS21MFSAA VFD11AMS21MNSAA VFD11AMS21MFSAA VFD11AMS23MNSAA VFD5A5MS43MFSAA VFD17AMS23MNSAA VFD9A0MS43MNSAA VFD9A0MS43MFSAA (DELTA_IA_MDS_MS300-NX4-B_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2022-05-12 | English | C VFD13AMS43MNSAA VFD13AMS43MFSAA VFD25AMS23MNSAA VFD17AMS43MNSAA VFD17AMS43MFSAA (DELTA_IA_MDS_MS300-NX4-C_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2022-05-12 | English | A2 VFD7A5MS21MNSAA VFD7A5MS23MNSAA VFD4A2MS43MNSAA VFD4A2MS43MFSAA (DELTA_IA_MDS_MS300-NX4-A_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2022-05-12 | English | B3 VFD1A6MS21AFSAA, VFD2A8MS21AFSAA, VFD4A8MS21AFSAA, VFD1A5MS43AFSAA, VFD2A7MS43AFSAA, VFD4A2MS43AFSAA, VFD4A2MS43AFSHA (DELTA_IA_MDS_MS300-B_D-2D_20220512.pdf) | |
| Інший документ (Dimensions) | 2022-05-12 | English | B1 VFD7A5MS23ANSAA, VFD7A5MS23ENSAA, VFD7A5MS23ANSHA, VFD7A5MS23ENSHA, VFD4A2MS43ANSAA, VFD4A2MS43ENSAA, VFD4A2MS43ANSHA, VFD4A2MS43ENSHA, VFD3A0MS53ANSAA (DELTA_IA_MDS_MS300-B_D-2D_20220512.pdf) | |
| Інший документ (Certification) | 2024-01-22 | English | TUV Certificate MH300, MS300, ME300 Series TUV Certificate Safety Function "Safe Torque Off (STO)" (DELTA_IA-MDS_VFD-MH300-MS300-ME300_TUV_EN_20240122.pdf) | |
| Інший документ (Certification) | 2021-12-23 | English | CE Certificate MS300 Series (DELTA_IA-AMD_MS300_CE_EN_20211223.pdf) | |
| Інший документ (Certification) | 2021-06-10 | English | UKCA Certificate MS300 NEMA 4X Series (DLETA_IA-AMD_MS300-NEMA series_UKCA_EN_20210610.pdf) | |
| Інший документ (Certification) | 2021-05-06 | English | UKCA Certificate MH300、MS300 Series (DLETA_IA-AMD_MS300 MH300 series_UKCA_EN_20210506.pdf) | |
| Інший документ (Certification) | 2020-09-04 | English | UL Certificate MS300 NEMA 4X Series (DELTA_IA-MDS_VFD-MS300-NEMA-4X_UL_EN_20200904.pdf) | |
| Інший документ (Certification) | 2020-09-04 | English | UL Certificate MS300 Series, * Frame D~F (DELTA_IA-MDS_VFD-MS300-FrameD-F_UL_EN_20200904.pdf) | |
| Інший документ (Certification) | 2020-09-04 | English | UL Certificate MS300 Series, * Frame A~C (DELTA_IA-MDS_VFD-MS300-FrameA-C_UL_EN_20200904.pdf) | |
| Інший документ (Certification) | 2020-09-04 | English | UL Certificate MS300 575V (DELTA_IA-MDS_VFD-MS300-575V_UL_EN_20200904.pdf) | |
| Інший документ (Electrical Parameter) | 2023-10-23 | English | EtherCAT ESI file CMM-EC01/CMM-EC02/CMM-EC03 (DELTA_IA-MDS_MS300HS_CMM-EC01_V1-02_CMM-EC02_V1-04_V2-00_V2-01_CMM-EC03_V2-04_20231023.zip) | |
| Інший документ (Electrical Parameter) | 2023-06-08 | English | Profinet GSDML file CMM-PN02 (DELTA_IA-MDS_MH300_MS300_CMM_PN02_PN_EP_20230608.zip) | |
| Інший документ (Electrical Parameter) | 2023-05-16 | English | DeviceNET EDS file CMM-DN01/CMM-DN02 (DELTA_IA-MDS_MS300_MS300-HS_CMM-DN01_DN_EP_20220725.zip) | |
| Інший документ (Electrical Parameter) | 2022-03-08 | English | CANopen EDS file CMM-COP02 (DELTA_IA-MDS_MS300_CMM-COP02_CAN_EP_20220308.zip) | |
| Інший документ (Electrical Parameter) | 2021-03-18 | english | EthernetIP EDS file CMM-EIP02 (DELTA_IA-MDS_CMM-EIP02_20210318.zip) | |
| Інший документ (Electrical Parameter) | 2021-03-18 | english | EthernetIP EDS file CMM-EIP03 (DELTA_IA-MDS_CMM-EIP03_20210318.zip) | |
| Інший документ (Electrical Parameter) | 2019-07-30 | english | PROFIBUS DP GSD file CMM-PD01 (DELTA_IA-MDS_MH300-MS300_CMM-PD01_PB_EP_20190730.zip) | |
Характеристики
Стандартные модели:
| Uпит | Диапазон мощностей |
|---|---|
| 1-ф, 220 В | 0.2 ~ 2.2 кВт |
| 3-ф, 380 В | 0.4 ~ 22 кВт |
| Uпит | Диапазон мощностей |
|---|---|
| 1-ф, 220 В | 1.5 ~ 2.2 кВт |
| 3-ф, 380 В | 1.5 ~ 22 кВт |
Основные особенности:
- Компактный дизайн Габариты преобразователя частоты до 40% меньше аналогичных моделей других серий
- Монтаж «сторона к стороне» Допускается плотная установка при рабочей температуре -20°C ~ 40°C
- Поддержка различных типов двигателей
- Улучшенная функция торможения Режим управления энергией замедления уменьшает время замедления за счет корректировки скорости и тока двигателя, что позволяет в некоторых случаях обойтись без использования тормозных резисторах.
Пример работы данного режима (цифры могут отличаться при разных нагрузках) - Преодоление кратковременных провалов напряжения (Deceleration Energy Backup - DEB) Данная функция управляет замедлением двигателя при кратковременных провалах напряжения для избежания механических повреждений оборудования. При восстановлении напряжения двигатель разгоняется до прежней скорости.
- Поддерживает работу с 4 независимыми наборами параметров для асинхронных двигателей Переключение между двигателями происходит после полной остановки активного двигателя через контроллер или вручную.
- Импульсный вход Поддерживает однофазный импульсный сигнал с контроллера как сигнал задания частоты.
- Встроенный ПЛК Имеет встроенный ПЛК на 2К шагов.
- Перегрузочная способность Нормальный режим: 120% от номинального тока в течение 60 сек; 150% в течение 3 сек Тяжелый режим: 150% от номинального тока в течение 60 сек; 200% в течение 3 сек
- Встроенный RS-485 (MODBUS) и опциональные коммуникационные карты для PROFIBUS DP, DeviceNet, MODBUS TCP, EtherNet/IP, CANopen.
- Интегрированный STO в соответствии со стандартами EN ISO 13849-1 Cat3 / PLd, EN 61508 SIL2, EN 60204-1 Category 0, EN 62061 SIL CL 2
- Встроенный ЭМС фильтр класса A (C2)
- Группировка параметров по применениям Облегчает настройку за счет группировки только тех параметров, что необходимы для конкретного типового применения.
- Пружинные клеммы
Основные области применения:
- Обрабатывающие станки
- Текстильная промышленность
- Деревообработка
- Производство резины и пластика
- Краны
| Основні характеристики | |

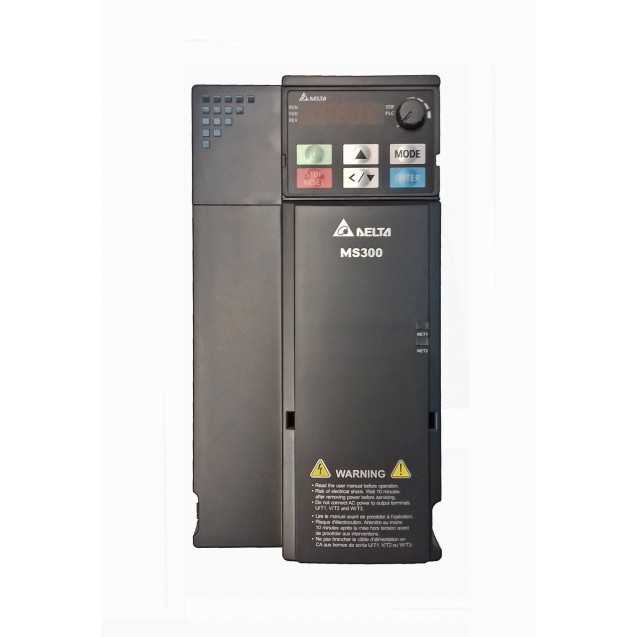

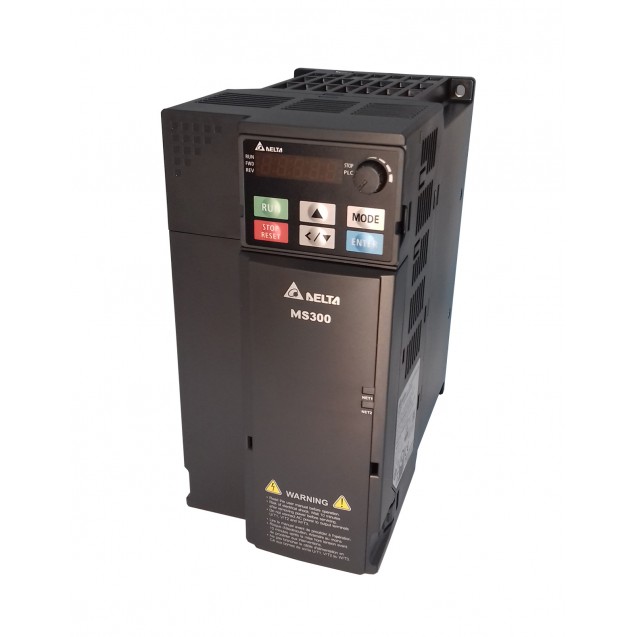

| Серія | MS300 |
| Клас напруги (C) | 3ф 460В |
| Номінальна потужність двигуна (KW) | 7.5 кВт |
| Вбудований -гальмовий ключ | есть |
| Вбудований PLC | да |
| Функція безпечного відключення моменту (STO) | есть |
| Висока швидкість (шпиндель) | нет |
| Номінальний струм у звичайному режимі роботи (А) | 20.5 A |
| Номінальний струм у важкому режимі роботи (А) | 17.0 A |
| Вбудований EMC -фільтр | есть |
| Умови експлуатації | |
| Захист корпусу IP | IP20 |
