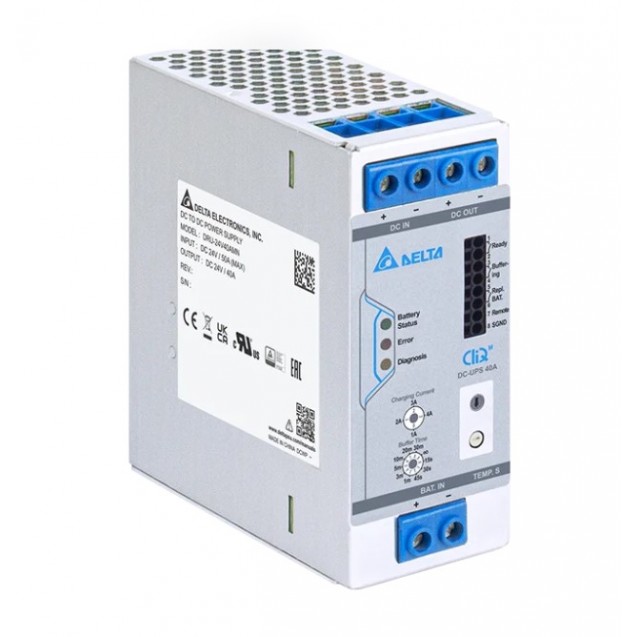

Модуль безперебійного живлення (без батарей), 24 В / 40 A, з розширенними налаштуваннями, кріплення на DIN-рейку, металевий корпус, DRU-24V40AMN. Разміри 124 х 50 х 117 мм, вага 0,7 кг.

Ток зарядку акумулятору може бути налаштовано на: 1, 2, 3 або 4 А.  Ємність акумулятору може бути від 3,4 А/г до 100А/г.

Рис 1. Типова схема

Пристрій призначений для роботи у вторинних ланцюгах живлення промислової електроніки та автоматики з напругою 24 V DC і може забезпечувати до 4,5 хвилин автономної роботи системи зі струмом споживання до 40 А.

 DRU-24V40AMN розрахований на роботу із зовнішнім свинцево-кислотним (SLA) акумулятором напругою 24 (2 х 12) V DC та ємністю 7.5, 12 або 15 А/г. до 100А/г. Зарядний струм можна налаштувати.

Рис 2.  Типова схема підключення UPS

3. Діаграми вихідної напруги та струму батареї в процесі її заряду/розряду

Пристрій також має вбудовані засоби індикації та діагностики. Поточний стан та помилки відображаються за допомогою контактів реле та LED індикатора відповідно до таблиці.
