Моторний кабель 5 м (мотор UVW з гальмом) для двигуна з фланцем 100 і 130 мм, для сервоприводів ASDA-B2, ASDBCAPW1305
- Виробники Delta Electronics
- ASDBCAPW1305
- В наявності

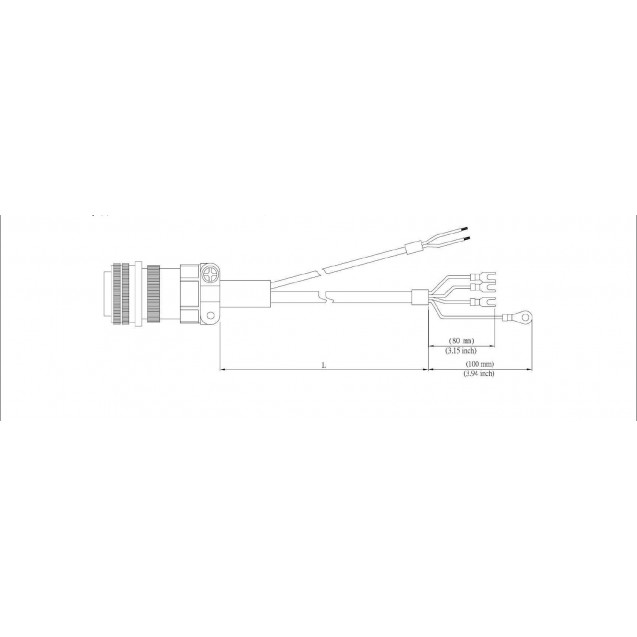

ASDBCAPW1305 — силовий кабель 5 м з жилами гальма для серводвигунів ECMA з фланцем 100 і 130 мм, роз'єм двигуна 3106A-20-18S, для ASDA-B2, виробник Delta. Готовий силовий кабель для серводвигунів ECMA з гальмом і фланцем 100 або 130 мм (0,3–3 кВт) у комбінації з сервоприводами ASDA-B2. З боку двигуна — прямий круглий роз'єм 3106A-20-18S (фази U, V, W, заземлення і дві жили гальма), з боку привода — вилкові наконечники YF3.5-3SG. Для двигунів без гальма той самий роз'єм має кабель ASDBCAPW1205.
Характеристики
| Тип | силовий кабель двигуна з жилами гальма |
| Довжина | 5000 ± 50 мм |
| Роз'єм з боку двигуна | 3106A-20-18S, прямий |
| Наконечники з боку привода | вилкові KST YF3.5-3SG |
| Контакти роз'єму 3106A-20-18S | U — F, V — I, W — B, заземлення — E, гальмо — G і H |
| Живлення гальма | 24 В DC, котушка без полярності |
| Двигуни ECMA (з гальмом) | C△1010, C△1020, C△1330 (1–3 кВт); E△1305, E△1310, E△1315, E△1320 (0,5–2 кВт); F△1308, F11313, F11318 (0,85–1,8 кВт); G△1303, G△1306, G△1309 (0,3–0,9 кВт) |
| Сервоприводи | ASD-B2-0421/0721/1021/1521/2023/3023-B |
| Довжина 3 м | ASDBCAPW1303 |
Сумісність: Серводвигуни ECMA з гальмом і фланцем 100/130 мм та сервоприводи ASDA-B2 від 400 Вт до 3 кВт. Не підходить до ECMA-E△1820, E△1830, E△1835, F△1830 (роз'єм 3106A-24-11S, кабель ASD-CAPW2305).
Аксесуари ASDA-B2: кабелі та роз'єми (додаток A посібника, англійською, 05.2018)
| Основні характеристики | |
| Тип аксесуара | Кабель |
| Механічне гальмо | Так |
| Тип кабелю | Силовий (моторний) кабель |
| Довжина кабеля | 5 м |
