Основні особливості та переваги серії CliQ і CliQII

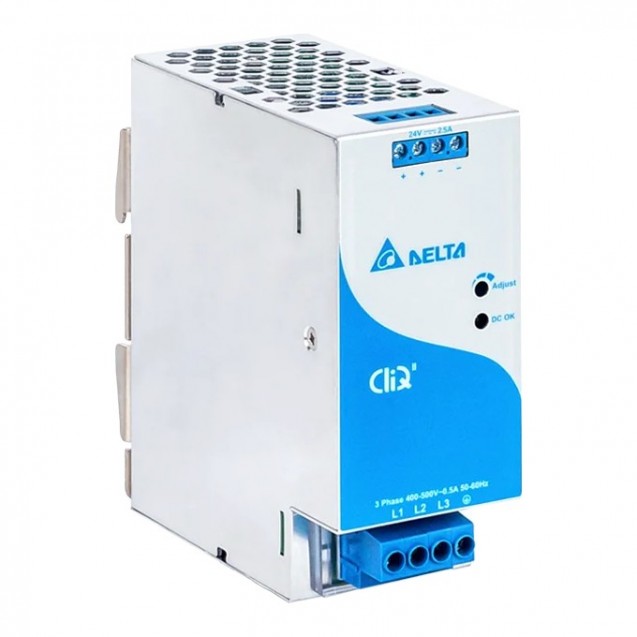

Моделі DRP серії CliQ і CliQII - це джерела живлення з кріпленням на DIN-рейку від світового лідера з виробництва та розробки засобів енергопостачання - Delta Electronics Group.

Компактний металевий корпус виготовлений з алюмінію, не схильний до корозії та гарантує захист від ударів і вібрації відповідно до стандарту IEC 60068-2.

Пристрій працює в широкому температурному діапазоні від -20°C до +80°C.

DRP має універсальний адаптер змінного та постійного струму з діапазоном вхідної напруги від 85 В до 264 В змінного струму і від 120 В до 375 В постійного струму. Однофазний блок живлення містить захисти від перенапруги, перевантаження за струмом, перегріву та короткого замикання.

Моделі DRP мають вбудований Power Boost (підсилювач потужності), що забезпечує не менше 150% перевантаження протягом 3 секунд (у деяких номіналах до 200%). Power Boost - це постійно доступний резерв потужності, який дозволяє надійно живити навантаження з раптовими та короткими сплесками струму і забезпечувати запуск навантажень з високим пусковим струмом, що усуває необхідність використовувати потужніші та дорожчі типорозміри блоків живлення.

Ще однією важливою особливістю є захисне покриття електронних друкованих плат, яке дозволяє застосовувати моделі DRP у небезпечних зонах (ATEX Class I, Division 2), що підтверджується відповідними сертифікатами.

Слід особливо зазначити, що Delta Electronics Group розробила ідеальну методику нанесення захисного покриття, яке надійно проникає всюди, зокрема під встановлені елементи, і запобігає паразитним витокам струму. Покриття зберігає працездатність електронних кіл насамперед шляхом запобігання проникненню іонізуючих забруднювальних речовин, таких як сіль, до вузлів, де матеріал «обвалюється» навколо гострих країв. Подібне покриття дозволяє використовувати моделі DRP у високоагресивних середовищах.

Усі джерела живлення цієї моделі мають:

• коректор коефіцієнта потужності
• модуль стабілізації за високою напругою (для однофазних джерел це 400В)
• фільтр електромагнітної сумісності (EMI)
• інші блоки (див. блок-схему) для стабілізації вихідної напруги та захистів

Для прикладу наведено блок-схему DRP024V480W1AA (24 В, 480 Вт, 1 фаза)

Подібна схема джерела живлення дозволяє надійно захистити споживача від завад і просідань напруги, забезпечуючи надійну роботу пристрою, а мережу — від завад і спотворень, які могло б генерувати саме джерело живлення.

Основні характеристики:

• Простий монтаж і підключення
• Компактний, зручний у використанні корпус з кріпленням на DIN-рейку
• Захист від перевантаження
• Захист від перенапруги
• Тепловий захист
• Термін експлуатації не менше 10 років
• Можливість резервування із зовнішнім додатковим діодом
• Відповідність стандарту RoHS

Специфікації:

• номінальна вихідна напруга 12В, 24В і 48В постійного струму
• номінальна потужність від 15Вт до 480Вт
• призначені для експлуатації при температурі повітря від -20 °С до +70 °С
• мінімальний час затримки 20 мс
• Перевантаження 150% протягом 3 секунд
• ККД >89%
• середній час безвідмовної роботи від 300,000 до 1,000,000 годин (залежно від моделі)
• сертифікат вибухобезпеки ATEX Class I Div.2 (для серії CliQ 24V в алюмінієвому корпусі (DRP024VxxxWxAA))

Режим резервування та паралельна робота з модулем DRR

Режим резервування здійснюється через модуль DRR. Реалізується шляхом підключення двох джерел живлення, як показано на схемі, і джерело більшої потужності візьме на себе все навантаження. Інше джерело перебуватиме в резерві. >>>

DRR модулі можуть також використовуватися для реалізації функції паралельної роботи з метою підвищення вихідної потужності (наприклад 2.5А + 2.5А = 5A або 2.5А + 2.5А + 2.5А + 2.5А = 10.0 A) або розподілу струмів і, відповідно, посилення електроживлення та надійності системи. Модуль DRR дозволяє отримати добрий розподіл струмів між кількома джерелами живлення.

Забезпечення резервного живлення в разі переривання або відмови джерела живлення за допомогою модуля DRU

Модуль DRU призначений для забезпечення безперебійного живлення при зникненні вхідної напруги протягом 4,5 хвилин за допомогою зовнішньої батареї ємністю 15 A*год. ДБЖ мають широкий діапазон вхідної напруги 24-28В і розширений діапазон робочих температур від -20°C до +60°C. Пристрій містить релейні контакти для керування батареєю та світлодіодні індикатори для відображення стану батареї. >>>

Можливе використання модуля DRR для резервування та паралельної роботи з модулем DRU для безперебійного живлення:

Забезпечення безперебійного живлення при короткочасному падінні вхідної напруги за допомогою буферного модуля DRB

Для забезпечення безперебійного живлення при короткочасному зникненні вхідної напруги (не менше 5 с. при струмі навантаження 1 А і не менше 0,25 с. при струмі навантаження 20А). >>>

Схема з одним буферним модулем DRB	Схема з кількома паралельними модулями DRB
Схема з буферизацією частини навантаження
Схема з буферизацією всього навантаження та резервним живленням

Застосовуються в промислових і лабораторних колах вторинного електроживлення приладів та автоматики:

• Складання двигунів
• Складання різних пристроїв
• Будівельне обладнання
• Пакувальне обладнання
• Верстати для роботи з деревом (наприклад, гравіювання або різьблення)
• Виробництво тканин
• Автомобільна промисловість
• Тестові вимірювання
• Проєктування з урахуванням екологічних вимог
• Будівельна техніка
• Автоматизація процесів
