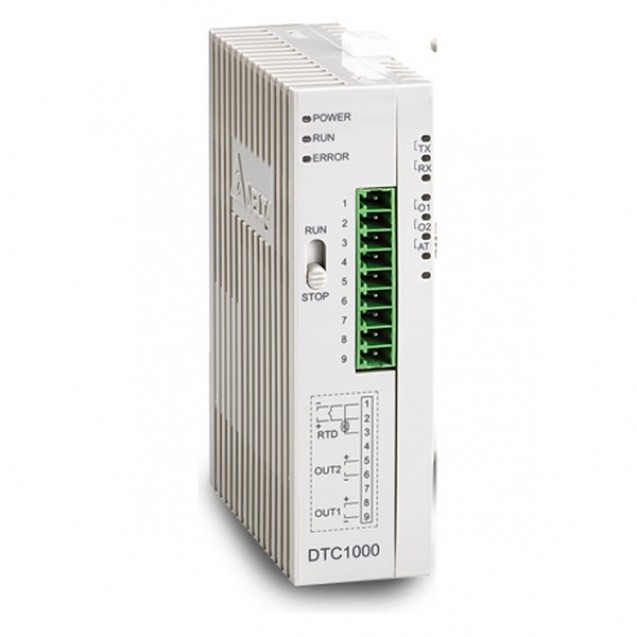

Температурний контролер (базовий модуль, два виходу: SSR), DTC1000V
- Виробники Delta Electronics
- DTC1000V
- В наявності
3512.59грн
| Тип документу | Дата | Мова | Назва документа | Завантаження |
|---|---|---|---|---|
| Інструкція з експлуатації | 2026-07-29 | Англійська | DTC3000 – Operation Manual (2.06MB) |  |
| Технічний документ | 2026-07-29 | Англійська | DTC3000 – Datasheet (385KB) | |
| Габаритні креслення | 2026-07-07 | Англійська | DTC3000 – 2D/3D Dimension |  |
| Сертифікат | 2025-12-22 | Англійська | DTC3000 – CE Certification (554KB) | |
| Інструкція з експлуатації | 2024-02-06 | Англійська | DT Communications management DT Soft (19.8MB) | |
| Каталог | 2024-01-08 | Англійська | Temperature Controller DT series (DELTA_IA-SSM_DT_C_EN_20240108.pdf) | |
| Сертифікат | 2023-06-01 | Англійська | DTC Series UL Certificate (DELTA_IA_ICD_UL-us-EN_20230601.pdf) | |
| Сертифікат | 2023-06-01 | Англійська | DTC Series cUL Certificate (DELTA_IA_ICD_cUL-EN_20230601.pdf) | |
| Сертифікат | 2022-06-15 | Англійська | DTC Series CE Certificate (DELTA_IA_DTC_CE_EN_20230614.pdf) | |
| Каталог | 2021-12-06 | Англійська | Temperature Controller Catalogue (For India Market Only) Delta Temperature Controller (DELTA_IA-SSM_DT_EN_DIN_20211206_Web.pdf) | |
| Технічний документ | 2018-01-16 | Багатомовний | DTC Instruction Sheet DTC (369KB) | |
| Програмне забезпечення | 2016-07-13 | Англійська | DTCOM (DELTA_IA-TC_DTCOM_SW_EN_20160713.zip) | |
| Інструкція з експлуатації | 2016-03-11 | Англійська | DTC Instruction Sheet DTC (DELTA_IA-TC_DTC_OM_EN_20160311.pdf) | |
| Габаритні креслення | 2009-11-12 | Англійська | DTC (DELTA_IA-TC_DTC_P-2D_TC_20091112.pdf) | |
| Посібник користувача | 2007-09-17 | Англійська | Operation Manual Temperature Controller (DELTA_IA-TC_DT_UM_EN_20070917.pdf) | |
Характеристики
DTC - це оптимальне рішення для багатоканальних вимірювань, керування та моніторингу. Компактна конструкція з установкою на стандартну DIN-рейку, до 7 модулів розширення, що підключаються до базового модуля без проводів. Має такі ж функціональні можливості, як DTB, плюс можливістьпрацювати як нормувальний перетворювач з пропорційним аналоговим виходом.
| Напруга живлення | 24 В постійного струму |
| Діапазон живлення | ( 90~110 ) % |
| Споживана потужність | Максимально 3Вт на кожен модуль |
| Вхідний сигнал | Термопари: K , J , T , E , N , R , S , B , L , U , ТХК |
| Термоопори: тип Pt100, JPt100, Cu50 (опція) | |
| Аналоговий: 0-5В, 0-10В, 0-20мА, 4-20мА, 0-50мВ | |
| Час вибірки | Аналоговий вхід: 0.15 сек; термодатчик: 0.4 сек. |
| Метод керування | ПІД-регулятор ПІД-регулятор з програмним керуванням двопозиційний регулятор (УВІМК/ВИМК) ручне регулювання |
| Керуючі виходи | R : релейний вихід, однополюсний нормально-відкритий - 250 В змінного струму, 3 А (резистивне навантаження) |
| V : імпульсний вихід по напрузі (SSR) – 12В +10% ~ -20% (Макс. струм навантаження 40 мА) | |
| С: аналоговий вихід – 4-20мА постійного струму (опір навантаження – макс. 500 Ом) | |
| L : аналоговий вихід по напрузі –0-10В постійного струму (опір навантаження має бути більше 1 кОм) | |
| Функції виходів | Керуючий вихід, сигнальний вихід, ретрансляційний вихід (тільки для аналогового виходу 1-ї групи) |
| Функції аварійної сигналізації | 12 режимів аварійної сигналізації |
| Комунікація по RS-485 | MODBUS ASCII/RTU, 2400~38400 біт \ с |
| Вібростійкість | 10-55 Гц, 10м/с 2 протягом 10 хвилин по кожній із трьох осей |
| Ударостійкість | Макс. 300 м/с 2 , 3 рази по кожній із трьох осей, 6 напрямків. |
| Робоча температура навк. середовища | 0° - +50° С |
| Температура зберігання | -20° - +65° С |
| Максимальна висота встановлення | 2000 м. над рівнем моря. |
| Ступінь забруднення навк. середовища | 2 |
| Вологість навколишнього середовища | 35% - 85% відносної вологості (без утворення конденсату) |
| Вихідні сигнали | Релейний 250 VAC/5A |
| Імпульсна напруга DC14V, 40mA | |
| Струмовий 4~20 mA | |
| Лінійна напруга 0~10 В |
| Основні характеристики | |
| Серія | DTC |
| Тип | Базовий |
| Тип керівного виходу 1 | Імпульсний 12 В |
| Кількість додаткових виходів | Немає (лише 2 керуючих) |
| Вхід для трансформатора струму | Немає |
