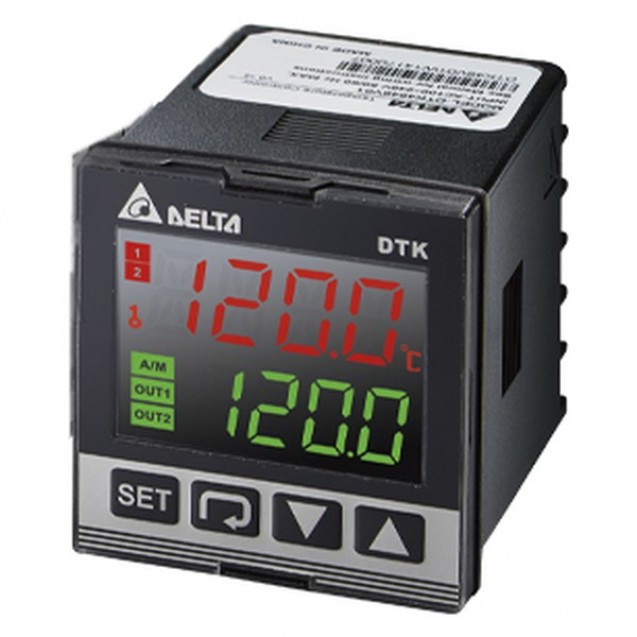

Температурний контролер, 48x48мм, релейний вихід, 1 аварійний вихід, DTK4848R01
- Виробники Delta Electronics
- DTK4848R01
- В наявності
2561.20грн
| Тип документу | Дата | Мова | Назва документа | Завантаження |
|---|---|---|---|---|
| Сертифікат | 2024-09-12 | Англійська | DTK4848, DTK4896, DTK7272, DTK9696 Series DTK Temperature Controller Series - UL Certificate (369KB) |  |
| Габаритні креслення | 2024-07-30 | Англійська | Includes DTK4848, DTK4896, DTK7272, DTK9696 DTK Temperature Controller - 2D/3D Dimensions (DELTA_IA-TC_DTK_D-2D_20240730.zip) |  |
| Каталог | 2024-01-08 | Англійська | Temperature Controller DT series (DELTA_IA-SSM_DT_C_EN_20240108.pdf) | |
| Інструкція з експлуатації | 2023-03-15 | Англійська | DTK Instruction Sheet DTK (DELTA_IA-TC_DTK_OM_EN_20230315.pdf) | |
| Сертифікат | 2022-06-15 | Англійська | DTK Series CE Certificate (DELTA_IA_ICD_DTK_CE_EN_20231018.pdf) | |
| Каталог | 2021-12-06 | Англійська | Temperature Controller Catalogue (For India Market Only) Delta Temperature Controller (DELTA_IA-SSM_DT_EN_DIN_20211206_Web.pdf) | |
| Габаритні креслення | 2020-12-10 | Багатомовний | DTK Temperature Controller 2D / 3D Dimensions DTK (3.08MB) | |
| Технічний документ | 2020-07-09 | Багатомовний | DTK Instruction Sheet DTK (1.32MB) | |
| Програмне забезпечення | 2016-07-13 | Англійська | DTCOM (DELTA_IA-TC_DTCOM_SW_EN_20160713.zip) | |
DTK4848R01 — терморегулятор (температурний контролер) серії DTK Delta. Терморегулятор Delta DTK у корпусі 48 × 48 мм з релейним виходом керування 250 В AC, 5 А та одним аварійним виходом. Підтримує температуру нагрівача за сигналом термопари або термоопору в режимі ON/OFF, ПІД або ручному.
Характеристики
| Розшифровка коду | 4848 — 48 × 48 мм; R — реле; 0 — без зв'язку; 1 — один аварійний вихід |
| Розмір лицьової панелі | 48 × 48 мм (1/16 DIN), глибина за панеллю 60 мм |
| Виріз у щиті | 45 × 45 мм |
| Напруга живлення | 100–240 В AC, 50/60 Гц |
| Споживана потужність | макс. 5 ВА |
| Вхідні датчики | термопари K, J, T, E, N, R, S, B, L, U, TXK; Pt100, JPt100; Cu50, Ni120 |
| Діапазон вимірювання | K: −200…1300 °C; Pt100: −200…850 °C; B: 100…1800 °C |
| Період вимірювання | 0,1 с |
| Режими регулювання | ON/OFF, ПІД (з автоналаштуванням), ручний |
| Вихід керування | реле, 250 В AC, 5 А (активне навантаження) |
| Аварійні виходи | 1, релейний 250 В AC, 3 А; 9 режимів тривоги |
| Зв'язок | немає |
| Умови роботи | 0…50 °C, 35–80 % RH без конденсату |
| Сертифікати | CE, UL |
Інструкція з експлуатації терморегуляторів DTK (англійською, 12.2016)
| Основні характеристики | |
| Серія | DTK |
| Типорозмір | 48x48мм |
| Тип керівного виходу 1 | Реле ~250 В, 5 А |
| Порт RS-485 | Немає |
| Кількість аварійних виходів | 1 |
