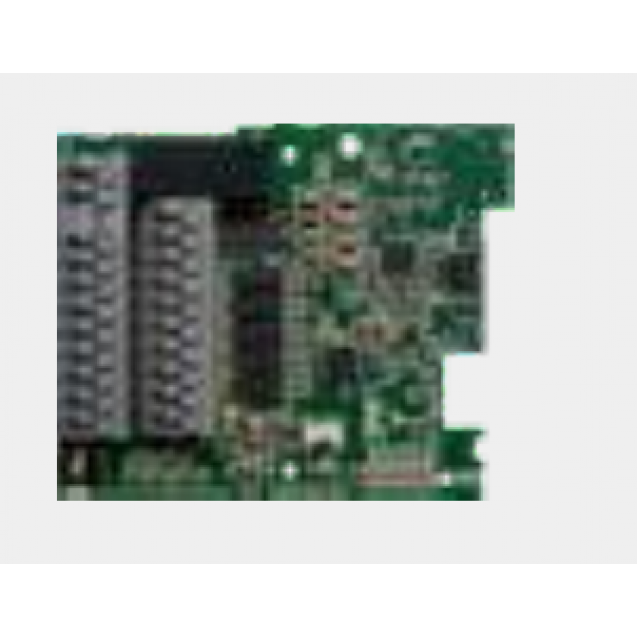

Плата імпульсного входу (PG) для MH300, EMM-PG01L
- Виробники Delta Electronics
- EMM-PG01L
- В наявності
EMM-PG01L — плата енкодера (PG) для перетворювачів частоти MH300: вхід ABZ, лінійний драйвер або відкритий колектор, виробник Delta. Плата зворотного зв'язку за швидкістю для перетворювачів частоти MH300: приймає сигнали інкрементного енкодера A/B/Z до 300 кГц і живить енкодер +5 або +12 В. Має другий імпульсний вхід PG2 для завдання від ведучого приводу чи контролера і вихід PG OUT з діленням частоти 1–255. Потрібна, коли MH300 працює в режимах керування з енкодером.
Характеристики
| Вхід PG1 (енкодер) | A1, /A1, B1, /B1, Z1, /Z1 — лінійний драйвер або відкритий колектор +5…+24 В; 1- або 2-фазний сигнал, до 300 кГц |
| Живлення енкодера (VP) | +5 В або +12 В ±5 % (перемикач, за замовчуванням +5 В), до 200 мА |
| Вхід PG2 (імпульсне завдання) | A2, /A2, B2, /B2 — лінійний драйвер або відкритий колектор; 1- або 2-фазний сигнал, до 300 кГц |
| Вихід PG OUT | AO, /AO, BO, /BO, ZO, /ZO, SG; ділення частоти 1–255; лінійний драйвер 5 В DC, до 15 мА, до 300 кГц |
| Заземлення | клема PE на платі, обов'язково підключається до PE приводу |
| Кабель енкодера | екранований, до 100 м |
| Клеми | дріт 0,05–1,31 мм² (30–16 AWG), момент 2 кгс·см |
| Параметри налаштування | Pr.10-00…10-02, Pr.10-16…10-18 |
Сумісність: Перетворювачі частоти Delta MH300 (VFD…MH…); інші PG-плати MH300 — EMM-PG01O (відкритий колектор), EMM-PG01R (резольвер)
Посібник користувача MH300 (українською, 08.2024), розділ 8-2 EMM-PG01L
| Основні характеристики | |
| Тип | Плата расширения |
| Функціональність | Плата импульсного входа (PG) |
