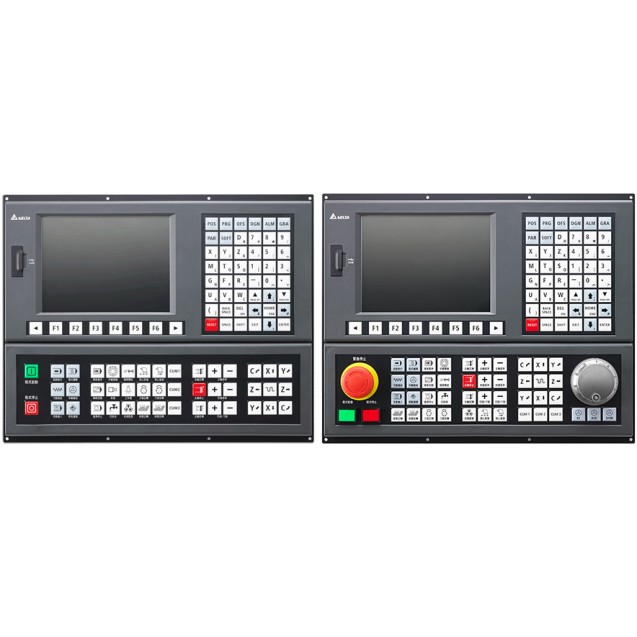

NC200B-LS-AE, Стійка ЧПУ Delta NC200B для токарних верстатів, 3+1 вісь, під зовнішній верстатний пульт
- Виробники Delta Electronics
- NC200B-LS-AE
- Наявність: Термін поставки ~ 1-4 тижні
129165.80грн
| Тип документу | Дата | Мова | Назва документа | Завантаження |
|---|---|---|---|---|
| Інструкція з монтажу | 2020-09-10 | Багатомовний | NC200 / NC300 (B Series) B Series Milling Controller Instruction Sheet (15.5MB) |  |
| Каталог | 2020-08-13 | Англійська | NC200 Series NC2 CNC Controller (DELTA_IA-CNC_NC200_C_EN_20200813_Web.pdf) | |
| Інструкція з монтажу | 2020-05-08 | Багатомовний | NC200 / NC300 (B Series) B Series Lathe Controller Instruction Sheet (7.55MB) | |
| Габаритні креслення | 2017-07-11 | Багатомовний | 8”all in one type lathe controller(MPG embedded) NC200P-LI-AX (DELTA_IA-CNC_NC200P-LI-AX_P-2D_20170410.pdf) |  |
| Габаритні креслення | 2017-07-11 | Багатомовний | 8”all in one type lathe controller(without MPG) NC200A-LI-AX (DELTA_IA-CNC_NC200A-LI-AX_P-2D_20170410.pdf) | |
| Інструкція з монтажу | 2016-08-12 | Багатомовний | NC200 / NC300 (A Series) A Series Lathe Installation Instructions (4.14MB) | |
| Інструкція з монтажу | 2016-08-12 | Багатомовний | NC200 / NC300 (A Series) A Series Milling Installation Instructions (18.2MB) | |
NC200B-LS-AE — контролер ЧПУ Delta серії NC200B для токарних верстатів: 3 осі та шпиндель (3+1). Сервоприводи підключаються по шині Delta DMCNET, шпиндель керується по шині або аналоговою напругою. Серія B — наступниця NC200A/NC200P.
Характеристики
| Тип верстата | токарний |
| Осі | 3 осі + шпиндель |
| Верстатний пульт | окремий, замовляється окремо (виконання LS) |
| Процесор | ARM 800 МГц (HMI) + DSP 225 МГц (рух) |
| Пам'ять | SDRAM 256 МБ, 256 МБ енергонезалежної, CF-карта 512 МБ |
| Шина сервоприводів | DMCNET |
| Вбудовані входи/виходи | 21 вхід / 21 вихід |
| Віддалені в/в | до 8 станцій по 32 в/в, разом 256 |
| Шпиндель | по шині або аналоговою напругою |
| Штурвал (MPG) | імпульсний вхід або штурвал із кнопкою |
| Інтерфейси | 2 × USB 2.0, 1 × Ethernet 10/100 |
| Мова інтерфейсу | англійська (E) |
Сумісне обладнання
- Сервоприводи Delta з шиною DMCNET і серводвигуни ECMC
- Кабелі DMCNET NC-CAB-DMC003…100 (0,3–10 м)
- Модулі й плати в/в NC-EIO-*, NC-TBM-*, кабелі NC-CAB-EIO*, NC-CAB-TBM*
Усі позиції — у розділі Компоненти та аксесуари ЧПУ.
Документація
| Основні характеристики | |
| Серія | NC200 |
| Призначення | Токарні верстати |
| Тип | Стійка ЧПУ |
| Модифікація | Покоління B |
| Кількість осей | 3 + шпиндель |
| Конструктивне виконання | Горизонтальний блок |
| Штурвал (MPG) | Підключається окремо |
| Мова інтерфейсу | Англійська |
| Розмір екрану | 8" |
| Комплектація | Верстатний пульт окремо |
| Характеристики керування | |
| Шина керування рухом | DMCNET |
