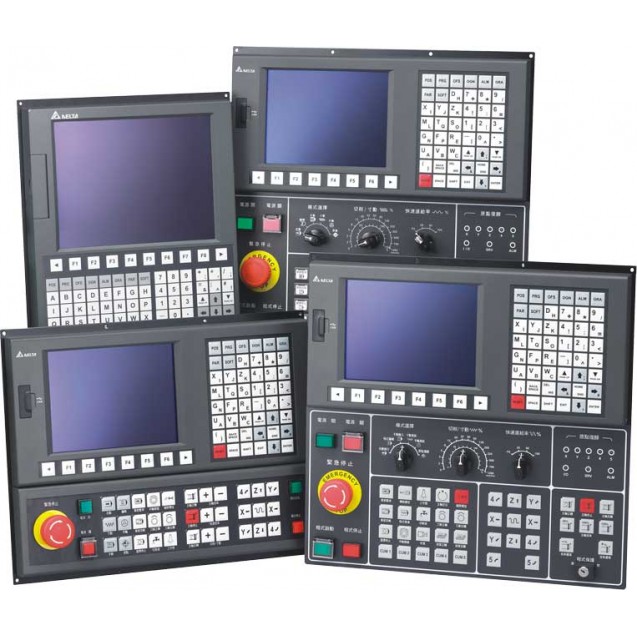

NC310B-MS-AE, Стійка ЧПУ Delta NC310B для фрезерних верстатів, 4 осі + шпиндель, екран 10,4", горизонтальний блок керування, англ. інтерфейс
- Виробники Delta Electronics
- NC310B-MS-AE
- Наявність: Термін поставки ~ 1-4 тижні
237567.14грн
NC310B-MS-AE — контролер ЧПУ Delta серії B з кольоровим РК-екраном 10,4", горизонтальний блок керування. Призначений для фрезерних верстатів, обробних центрів, гравірувальних і портальних фрезерних верстатів. Сервоприводи підключаються по високошвидкісній шині Delta DMCNET. Серія B — наступниця серії A: те саме керування рухом, гнучкіше редагування екранів HMI, два додаткові комплекти аналогових (DA) та імпульсних виходів для двох осей, резервне копіювання на USB із задньої панелі.
Характеристики
| Екран | кольоровий РК 10,4" |
| Компонування блока | горизонтальний |
| Верстатний пульт | окремий, замовляється окремо (виконання MS): NC-PAN-310BL-PE (токарний) / NC-PAN-310BM-PE (фрезерний) |
| Осі ЧПУ | 4 осі (швидке позиціонування / лінійна / кругова інтерполяція: 4 / 4 / 2) |
| Осей усього, макс. | 6 |
| Шина сервоприводів | DMCNET (до 6 осей) |
| Процесор і пам'ять | 32-бітний, два ЦП; 256 МБ енергонезалежної пам'яті, CF-карта 4 ГБ |
| Вбудовані входи/виходи | 21 вхід / 21 вихід |
| Розширення в/в | високошвидкісний послідовний порт, до 8 модулів, до 256 входів / 256 виходів |
| Шпиндель | аналоговий вихід −10…+10 В DC, вхід зворотного зв'язку шпинделя |
| Штурвал (MPG) | 1 імпульсний вхід |
| Кінцевики і нуль | апаратні обмеження ± і вхід початкової точки для осей 1–4 |
| Інтерфейси | 2 × USB 2.0, 1 × Ethernet; VNC- і FTP-сервер |
| Замкнений контур | повний, з лінійними шкалами |
| Сумісність | програми NC і MLC серії A переносяться без змін; екрани HMI редагуються в DOPSoft |
| Програмування | ISO-коди G, M, S, T; підпрограми до 8 рівнів вкладення; цикли жорсткого нарізання різьби, розточування, свердління |
| Попередній перегляд | 500 блоків |
| Інструмент | до 100 інструментів; корекція довжини G43/G44/G49, радіуса G41/G42/G40 |
| Подача | корекція 0–150 %, JOG 0–100 %, шпиндель 50–120 % |
| Журнал тривог | 512 записів |
| Мова інтерфейсу | англійська (виконання AE) |
Сумісне обладнання
- Сервоприводи Delta з шиною DMCNET і серводвигуни ECMC
- Кабелі DMCNET: NC-CAB-DMC003 / 015 / 030 / 050 / 100 (0,3–10 м)
- Модулі в/в по послідовному порту: NC-EIO-T3232, NC-EIO-R3216, NC-EIO-R2010, аналогові NC-EIO-ADC04 / NC-EIO-DAC04; кабелі NC-CAB-EIO015…100
- Локальні плати в/в: NC-TBM-T1616, NC-TBM-R1616; кабелі NC-CAB-TBM015…100
- Штурвал NC-MPG-105HS і перехідник NC-EXM-M01; клемний блок шпинделя і осей 1–4 NC-EXM-S01
Усі позиції — у розділі Компоненти та аксесуари ЧПУ.
