4-axis Pulse Motion Control Card, PCI-M324-F1D0
- Виробники Delta Electronics
- PCI-M324-F1D0
- Наявність: Уточнюється
Уточнюється

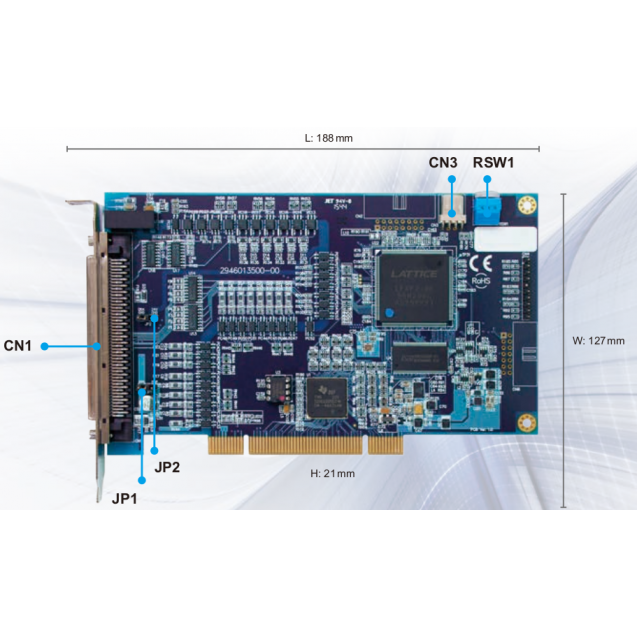

PCI-M324-F1D0 — 4-осьова плата керування рухом з імпульсним виходом, PCI Delta. Плата PCI для керування 4 осями імпульсними сигналами (до 3,2 Мімп/с) з лінійною, круговою та гвинтовою інтерполяцією.
Характеристики
| Кількість осей | 4 |
| Тип імпульсного виходу | OUT/DIR, CW/CCW, AB-фаза |
| Частота імпульсів | до 3,2 Мімп/с |
| Діапазон позиціонування | 32 біт (±2147483648 імпульсів) |
| Інтерполяція | лінійна, кругова, гвинтова, безперервна |
| Профіль швидкості | T-крива, S-крива |
| Режими виходу в нуль | 35 |
| Входи енкодера | 4 × (EA±, EB±, EZ±), лічильники 32 біт |
| Сигнали осей | PEL, MEL, ORG, SLD × 4; ALM, SVON, ALMC, INP, RDY, ERC × 4 |
| Загальні входи/виходи | 4 IN, 4 OUT, 1 EMG; 2 виходи порівняння CMP, 4 фіксації LTC |
| Ізоляція | оптична, 2,5 кВ rms на всіх контактах |
| Шина | PCI 2.2, 32 біт, 3,3/5 В |
| Споживання | +5 В DC, 0,5 А (типово) |
| Робоча температура | 0…50 °C |
