Налаштування VFD-E для підтримки тиску води: датчик 4–20 мА і ПІД-регулятор

Схема підключення, пробний пуск і робочий пуск із ПІД — покроково, з номерами параметрів.

PDF, 3 стор., 186 КБ
Мова: українська
Налаштування приклади софт

Безкоштовно, без реєстрації

Типова задача — насос, який тримає заданий тиск у мережі водопостачання. Перетворювач частоти VFD-E читає датчик тиску і сам змінює оберти двигуна: тиск упав — насос прискорюється, піднявся — сповільнюється. Інструкцію підготували інженери RTS українською, 3 сторінки.

Що всередині:

Обладнання і схема. Автоматичний вимикач або швидкодіючі запобіжники, мережевий і моторний дроселі, двопровідний датчик тиску 24 В DC з виходом 4–20 мА — і як усе це підключити до клем VFD-E (датчик — на аналоговий вхід ACI).
Пробний пуск без зворотного зв'язку. Номінальний струм двигуна в параметрі 07-18, перевірка 01-00…01-02, керування з пульта (02-00 = 0, 02-01 = 0), контроль напрямку обертання і струму.
Робочий пуск із ПІД-регулятором. Увімкнення ПІД (10-00 = 1), зворотний зв'язок по входу ACI 4–20 мА (10-01 = 3), уставка тиску, підстроювання коефіцієнтів P (10-02) та I (10-03), якщо насос повільно виходить на тиск або не дотягує.
Сплячий режим насоса — параметри 10-14…10-16.

Важливо: у VFD-E уставка тиску задається у відсотках шкали датчика (0–100 %), а не в барах. Перед налаштуванням поверніть заводські параметри (00-02 = 9) — інструкція розрахована на них.

Перегляд

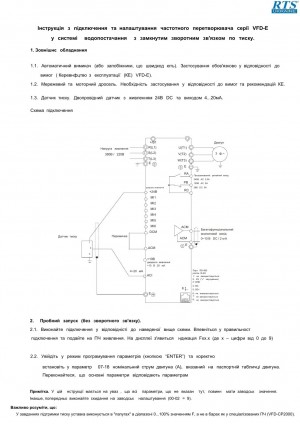

Налаштування VFD-E для підтримки тиску води: датчик 4–20 мА і ПІД-регулятор — Сторінка 1

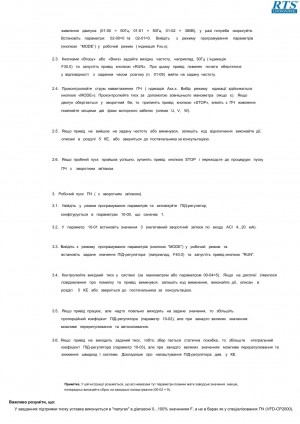

Налаштування VFD-E для підтримки тиску води: датчик 4–20 мА і ПІД-регулятор — Сторінка 2

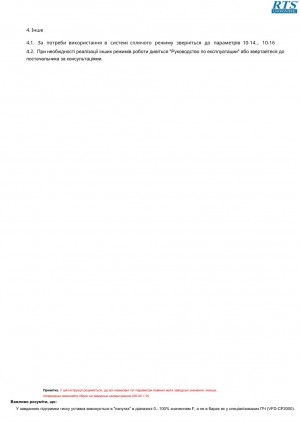

Налаштування VFD-E для підтримки тиску води: датчик 4–20 мА і ПІД-регулятор — Сторінка 3

Для яких моделей

26 моделей, 17 з них є на складі в Україні

Модель	Потужність	Напруга	Струм	Ціна з ПДВ	Наявність
VFD002E21A	0.2 кВт	1ф 230В	1.6 A	Уточнюється	Під замовлення
VFD002E21T	0.2 кВт	1ф 230В	1.6 A	9791.60грн	Під замовлення
VFD004E21A	0.4 кВт	1ф 230В	2.5 A	10937.26грн	Під замовлення
VFD004E21P	0.4 кВт	1ф 230В	2.5 A	12238.24грн	Під замовлення
VFD004E21T	0.4 кВт	1ф 230В	2.5 A	10542.85грн	На складі
VFD004E43A	0.4 кВт	3ф 460В	1.5 A	13540.74грн	Під замовлення
VFD004E43T	0.4 кВт	3ф 460В	1.5 A	13674.74грн	На складі
VFD007E21A	0.75 кВт	1ф 230В	4.2 A	Уточнюється	Під замовлення
VFD007E21T	0.75 кВт	1ф 230В	4.2 A	11070.76грн	На складі
VFD007E43A	0.75 кВт	3ф 460В	2.5 A	14372.19грн	Під замовлення
VFD007E43T	0.75 кВт	3ф 460В	2.5 A	12750.91грн	На складі
VFD015E21A	1.5 кВт	1ф 230В	7.5 A	13593.53грн	На складі
VFD015E43T	1.5 кВт	3ф 460В	4.2 A	13725.50грн	На складі
VFD022E21A	2.2 кВт	1ф 230В	11.0 A	16958.92грн	На складі
VFD022E43A	2.2 кВт	3ф 460В	5.5 A	18542.63грн	На складі
VFD037E23A	3.7 кВт	3ф 230В	17.0 A	27202.28грн	На складі
VFD037E43A	3.7 кВт	3ф 460В	8.2 A	20441.05грн	На складі
VFD055E23A				34168.59грн	Під замовлення
VFD055E43A	5.5 кВт	3ф 460В	13.0 A	25207.42грн	На складі
VFD075E23A				41400.87грн	Під замовлення
VFD075E43A	7.5 кВт	3ф 460В	18.0 A	31648.86грн	На складі
VFD110E23A				50546.81грн	На складі
VFD110E43A	11.0 кВт	3ф 460В	24.0 A	40567.39грн	На складі
VFD150E43A	15.0 кВт	3ф 460В	32.0 A	54465.48грн	На складі
VFD185E43A	18.5 кВт	3ф 460В	38.0 A	62688.60грн	На складі
VFD220E43A	22.0 кВт	3ф 460В	45.0 A	71348.26грн	На складі
