Планетарні редуктори, PS, 142 mm, 1/5, PS142-R0054F3579
- Виробники Delta Electronics
- PS142-R0054F3579
- Наявність: Термін поставки ~ 1-4 тижні
227115.47грн
| Тип документу | Дата | Мова | Назва документа | Завантаження |
|---|---|---|---|---|
| Каталог | 2020-08-18 | Англійська | Planetary Gearbox PS/PA Series (DELTA_IA-IMS_Planetary Gearbox_PS-PA_C_EN_20200818_Web.pdf) |  |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS142-R (DELTA_IA-Gearbox_FRAME-PS142-R_PDF_20150904.pdf) |  |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS142-C (DELTA_IA-Gearbox_FRAME-PS142-C_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS120-R (DELTA_IA-Gearbox_FRAME-PS120-R_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS120-L (DELTA_IA-Gearbox_FRAME-PS120-L_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS120-C (DELTA_IA-Gearbox_FRAME-PS120-C_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS120-A (DELTA_IA-Gearbox_FRAME-PS120-A_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS090-R (DELTA_IA-Gearbox_FRAME-PS090-R_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS090-L (DELTA_IA-Gearbox_FRAME-PS090-L_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS090-C (DELTA_IA-Gearbox_FRAME-PS090-C_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS090-A (DELTA_IA-Gearbox_FRAME-PS090-A_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS062-R (DELTA_IA-Gearbox_FRAME-PS062-R_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS062-L (DELTA_IA-Gearbox_FRAME-PS062-L_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS062-C (DELTA_IA-Gearbox_FRAME-PS062-C_PDF_20150526.pdf) | |
| Габаритні креслення | 2015-05-26 | Англійська | High-Precision PS062-A (DELTA_IA-Gearbox_FRAME-PS062-A_PDF_20150526.pdf) | |
| Інструкція з монтажу | 2015-05-18 | Багатомовний | High Precision, High Torque PS Series | |

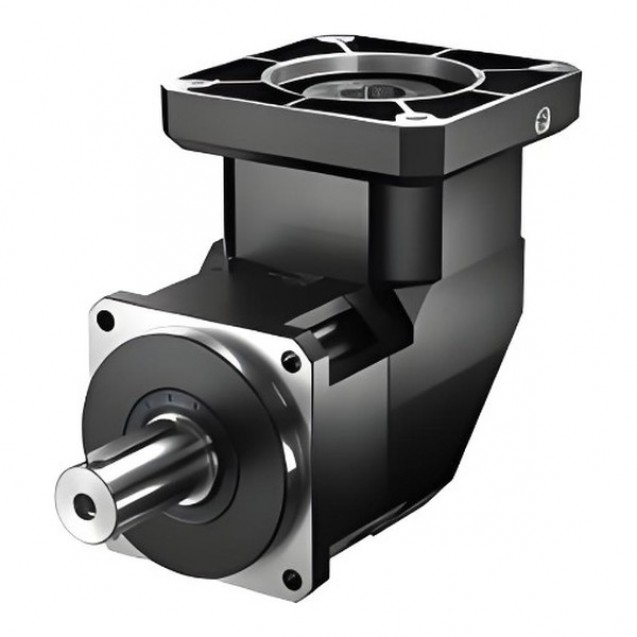

PS142-R0054F3579 — прецизійний планетарний редуктор серії PS, кутовий Delta. Кутовий одноступінчастий планетарний редуктор Delta PS із фланцем 142 мм і передаточним відношенням 1:5: номінальний момент 618 Н·м, люфт ≤ 4 кут. хв, під двигун F180 з валом Φ35 мм.
Характеристики
| Конструкція | кутовий, одноступінчастий |
| Передаточне відношення | 1:5 |
| Розмір вихідного фланця | 142 мм |
| Приєднання двигуна | фланець F180, PCD Φ200 мм, вал двигуна Φ35×79 мм |
| Номінальний вихідний момент | 618 Н·м |
| Макс. вихідний момент | 1854 Н·м (3 × номінального) |
| Вхідна швидкість | ном. 3000 об/хв; макс. 5000 об/хв |
| Люфт | ≤ 4 кут. хв |
| Крутильна жорсткість | 60 Н·м/кут. хв |
| Макс. радіальне / осьове навантаження | 9300 Н / 4650 Н |
| Момент інерції | 23,5 кг·см² |
| Ступінь захисту | IP65 |
| Маса | 52,8 кг |
Сумісність: Серводвигуни Delta з фланцем F180, валом Φ35×79 мм, потужністю 2; 3; 3,5; 4,5 кВт
Каталог планетарних редукторів Delta серій PS/PA (англійською)
| Основні характеристики | |
| Серія | PS |
| Розміри вихідного валу | 142 mm |
| Коефіцієнт передачі | 1/5 |
| Виконання | Right Angle (1-stage) |
| Інтерфейс мотора | |
| Код фрейму | F180 |
| Діаметр PCD | 200 |
| Вихідний діаметр валу | 35 |
| Вихідна довжина валу | 79 |
