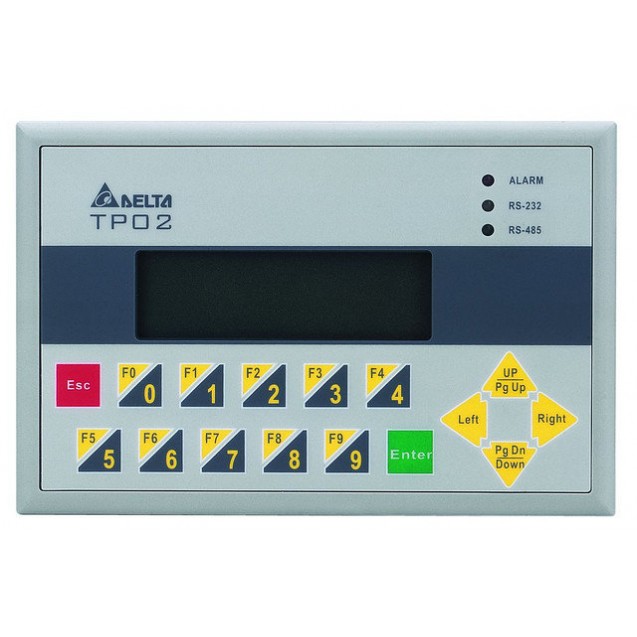

Панель оператора текстова 2,8", дворядкова, 160x32 пікс., 256K FLASH, порти RS-232, RS-485, два рядки, TP02G-AS1

Використання операторських панелей Delta Electronics у системах керування дає можливість реалізувати зручний людино-машинний інтерфейс (Human Mashine Interface) - централізоване робоче місце оператора, що керує технологічним процесом.

Панелі Delta Electronics дозволяють відображати як текстову, у тому числі російською мовою, так і графічну інформацію: технологічні параметри, поточні та аварійні повідомлення, будувати графіки та діаграми.

За допомогою панелей можна здійснювати керування технологічним процесом, а також змінювати параметри налаштування системи, при цьому зберігаючи дані.

Керування процесом можна організувати у зручному вигляді меню.

Панелі легко підключаються до пристроїв через послідовні канали обміну, мають драйвери для зв’язку з пристроями провідних виробників (понад 70-ти виробників, таких як Omron, Siemens, Mitsubishi та інші), підтримують протокол Modbus.

Наприклад, дають можливість об’єднати в один технологічний процес два контролери різних виробників.

Основні характеристики

• РК матриця STN з діагоналлю 2,8"
• Роздільна здатність 160х32 пікселів, 2 рядкова,
• Вбудована флеш-пам’ять 256 кБайт
• 16 функціональних клавіш, що визначаються користувачем,
• Порти RS-232 і RS-485
• Підтримка російського шрифту
• Великий вибір вбудованих програмних функцій, створення графічних і текстових об’єктів, 16 функціональних клавіш
• Регулювання яскравості підсвічування РК-дисплея
• Можливість захисту паролем системної інформації
• Живлення 24В постійного струму
• Безкоштовне програмне забезпечення
• Монтажний комплект для встановлення в панель входить до комплекту постачання
• Сумісність з обладнанням понад 70-ти виробників контролерів та іншого обладнання Omron, Siemens, Mitsubishi та інших.

Детальніше про текстові панелі оператора TP Delta Electronics: http://www.rts.ua/rus/catshop/627/0/12056/delta-electronics/

Документація та програмне забезпечення

Посібник користувача операторських панелей серії ТР02 і ТР04 російською мовою (pdf)
Посібник з програмування операторських панелей ТР02 і ТР04 російською мовою (pdf)

Програмне забезпечення "TPEditor" для програмування панелей ТР02 і ТР04

Документація англійською мовою з сайту Delta Electronics
Остання версія програмного забезпечення на сайті Delta Electronics
