Гальмівний модуль для перетворювачів частоти 400В, 126 А (10 % ED), 45А тривало, VFDB4110
- Виробники Delta Electronics
- VFDB4110
- В наявності

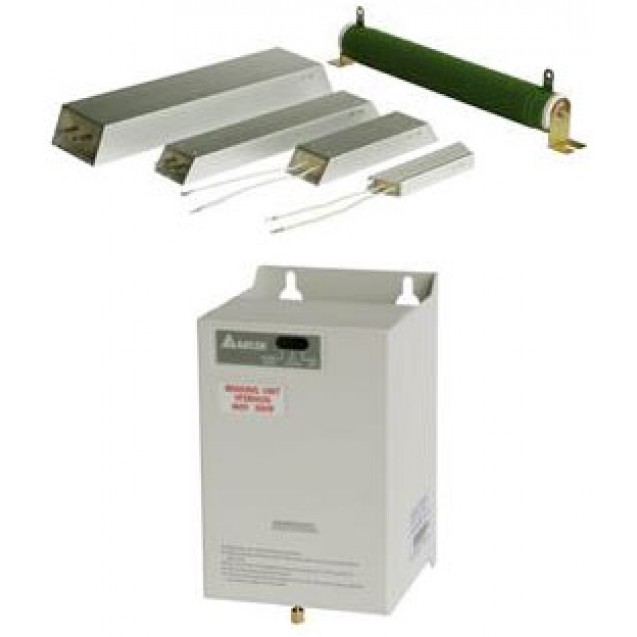

VFDB4110 — гальмівний модуль VFDB для перетворювачів частоти класу 460 В з двигунами до 110 кВт, виробник Delta. Зовнішній гальмівний модуль для перетворювачів частоти Delta класу 460 В: під час гальмування відводить енергію з ланки постійного струму в гальмівні резистори серії BR. Один модуль розрахований на двигун 110 кВт (з десятьма резисторами BR1K2W015, разом 12 000 Вт 6 Ом); для приводів 200–220 кВт два модулі з'єднують паралельно в режимі «ведучий/ведений». Між модулем і резисторами ставлять теплове реле перевантаження.
Характеристики
| Клас напруги | 460 В (вхід ланки DC 400–750 В) |
| Макс. потужність двигуна | 110 кВт |
| Макс. струм розряду | 126 А (10 % ED) |
| Тривалий струм розряду | 45 А |
| Напруга початку гальмування | 618/642/667/690/725/750 В DC ±6 В (перемичка вхідної напруги 380/400/415/440/460/480 В, заводське значення 440 В) |
| Мін. еквівалентний опір резисторів | 6 Ом на модуль |
| Захист | струмовий — 190 А; перегрів — релейний вихід RA/RC 3 А 250 В AC / 28 В DC |
| Паралельна робота | перемичка MASTER/SLAVE, клеми M1/M2 (вихід) і S1/S2 (вхід) |
| Індикатор заряду | гасне, коли напруга ланки DC нижче 100 В |
| Силові клеми | DC+, DC−, B1, B2; гвинти M8, дріт 13,3–21,2 мм² (4–6 AWG), момент 30 кгс·см |
| Умови роботи | −10…+50 °C, зберігання −20…+60 °C, вологість до 90 % без конденсату |
| Виконання | настінне, закритий корпус IP10 |
| Габарити (Ш × В × Г) | 233,5 × 343 × 190 мм |
Сумісність: Перетворювачі частоти Delta класу 460 В: C2000 і C2000 Plus 110 кВт (1 модуль) та 200–220 кВт (2 модулі), CP2000 132 кВт (1 модуль) та 250–280 кВт (2 модулі); гальмівні резистори BR1K2W015 (по 10 шт. на модуль: 5 паралельних гілок по 2 послідовно)
Інструкція до гальмівних модулів VFDB4110/4160/4185 (англійською, 10.2010)
| Основні характеристики | |
| Тип | Тормозной модуль |
| Функціональність | Торможение |
